NEUTRALIZADOR VISCOELÁSTICO SINTONIZÁVEL COM MASSA OSCILANTE SOBRE EIXO PARA CONTROLE DE VIBRAÇÕES EM DUTOS EM GERAL



O que é

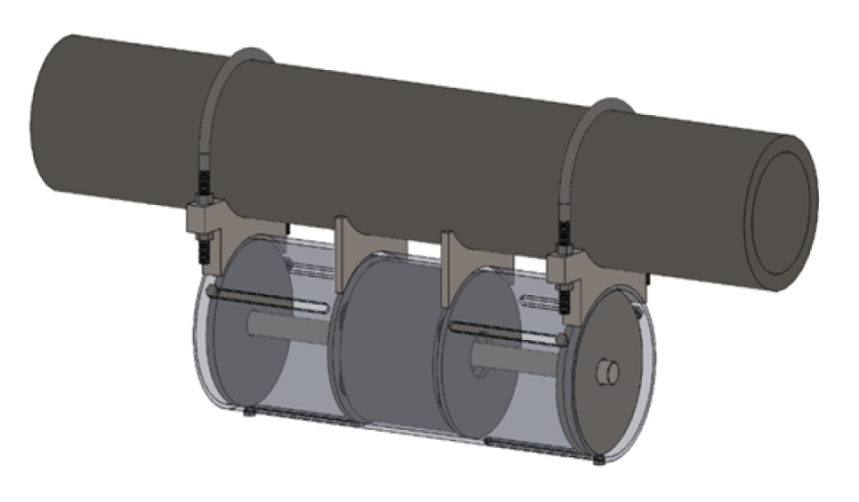

É um neutralizador dinâmico de vibrações viscoelástico para dutos industriais, constituído por uma carcaça metálica (CAR), onde são fixados os suportes do eixo (SE1 e SE2), por meio da utilização dos parafusos (PF1, PF2, PF3, PF4, PF5 e PF6), os suportes das peças viscoelásticas (SM1 e SM2) e os suportes da própria carcaça (SC1, SC2, SC3 e SC4), que possibilitam a junção do dispositivo com o sistema a controlar; uma massa oscilante (MAS), fixada no centro de um eixo metálico (EIX), sendo este suportado pelos suportes do eixo (SE1 e SE2); e dois conjuntos de peças viscoelásticas (MV-1 e MV-2), que são fixados por um de seus extremos aos suportes das peças viscoelásticas (SM1 e SM2) e pelo outro à massa oscilante (MAS).
Benefícios / Vantagens
O dispositivo motivo desta patente possui os seguintes benefícios:
– Foi pensando de forma que, ao vaiar a distância entre os apoios da viga metálica, é possível atuar em frequências diferentes. Este ponto, que se conhece como sintonização, permite que o dispositivo trabalhe em diferentes situações em campo ou ser aplicado a diferentes tubulações dentro de um rango de frequências definido pelo projetista;
– O material viscoelástico que faz parte do dispositivo proporciona, no controle, um elevado amortecimento, podendo atuar eficazmente em uma ampla faixa de frequência;
– A carcaça que contem no seu interior o dispositivo de controle e ajuda na fixação deste sobre a tubulação cuja vibração deseja reduzir, também protege o material viscoelástico das condições ambientais, as quais podem prejudicar a vida útil do mesmo.
– A diferença de outros equivalentes que usam fluidos ao invés de um elemento viscoelástico, o presente dispositivo não precisa de um sistema de vedação especial.
Licenciamento
INFORMAÇÕES DA PATENTE
NÚMERO: BR102021013714-2
STATUS: Depositrada em 12/07/2021
TITULARES: Universidade Federal do Paraná; Petróleo Brasileiro S/A – Petrobras
AUTORES: Milena Watanabe Bavaresco, Thiago da Silva, Gabriel de Almeida Pereira, Alex Geraldo Rodrigues do Pilar, José Eduardo Gubaua, Jucélio Tomás Pereira, Eduardo Marcio de Oliveira Lopes, Carlos Alberto Bavastri, Rodrigo Andre Hoppe, Jorivaldo Medeiros, Joilson de Souza Rangel Junior, Claudio de Oliveira Mendonça, Carlos Akio Soki, Andre Albuquerque Thomas e Brandão
CLASSIFICAÇÃO INPI: F – Engenharia Mecânica; Iluminação; Aquecimento; Armas; Explosão
PALAVRAS-CHAVE: Neutralizador dinâmico viscoelástico adaptável; Controle de Vibrações; Otimização; Vibrações em dutos
